一、三螺桿協同嚙合：精密傳動與低脈動輸送

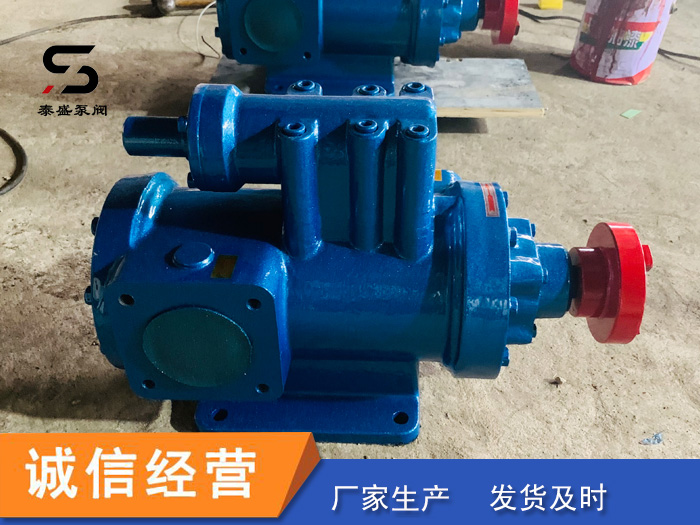

3GR三螺桿泵的核心結構由一根主動螺桿和兩根從動螺桿組成，三者通過嚴格的螺旋曲面嚙合形成密閉腔室。主動螺桿采用雙頭螺旋設計，從動螺桿則為對稱的單頭螺旋，這種非對稱布局使得螺桿間形成連續的動態密封腔。當主動螺桿旋轉時，嚙合點沿軸向移動，介質被均勻分割并向前推進，避免了傳統單螺桿泵的擠壓剪切問題，尤其適合輸送含顆粒或對剪切敏感的流體。
螺桿的幾何參數經過計算，齒形曲線通常采用擺線或漸開線修正型，確保嚙合間隙控制在微米級。這一設計使得泵體在高壓工況下仍能維持極低的內泄漏率（通常低于額定流量的1%）。同時，三螺桿的同步旋轉產生相互平衡的徑向力，顯著降低軸承負載，延長設備壽命。以某石化企業應用案例為例，3GR泵在輸送50℃、粘度3000cSt的潤滑油時，連續運行8000小時后軸承受力波動仍小于設計值的5%。
二、多層密封系統：動態適應與長效防護
3GR泵的密封結構采用"機械密封+螺旋密封"的復合方案，實現動靜密封的協同增效。主密封端面選用碳化硅/硬質合金配對，通過彈簧加載實現端面壓力自適應調節。在泵體內部，螺桿的螺旋槽與襯套間形成二次密封帶：當介質壓力升高時，螺旋槽產生反向泄漏流，形成動態壓力屏障。實驗數據顯示，該結構在20MPa工作壓力下的泄漏量僅為同規格雙螺桿泵的30%。
針對高溫、腐蝕性介質，3GR泵創新采用分段式襯套結構。每段襯套內壁鑲嵌耐磨碳化鎢涂層，段間設置膨脹補償環，有效解決熱膨脹引起的配合間隙變化問題。某海上平臺在輸送含H?S的原油時，采用該設計的3GR泵連續運行周期達到傳統結構的2.3倍。此外，泵體流道經CFD優化，流速梯度控制在0.5m/s以內，有效抑制氣蝕與湍流磨損。
三、模塊化設計：可維護性與工況適應性
3GR泵的殼體采用軸向剖分式結構，通過高強度合金鋼螺栓實現快速拆裝。核心部件如螺桿組、軸承座等均實現模塊化設計，支持現場更換而無需整體拆卸。特別設計的液壓平衡腔可將軸向推力降低70%，配合可調節式推力軸承，使同一泵體可適配0.6-6MPa的不同壓力等級需求。
在材料選擇上，主動螺桿表面進行氮化處理（硬度可達HRC60），從動螺桿則采用17-4PH沉淀硬化不銹鋼，兼顧耐磨與抗咬合性能。用戶可根據介質特性選擇不同材質組合：例如在食品應用中，全不銹鋼材質配合鏡面拋光（Ra≤0.4μm）可滿足3A衛生認證要求；而在礦山漿料輸送場景，可選硬質合金包覆螺桿，使耐磨壽命提升至普通材質的5倍以上。
  3GR三螺桿泵通過精密嚙合設計、智能密封系統和模塊化架構，構建了可靠的流體輸送解決方案。隨著智能制造技術的發展，新一代3GR泵已集成壓力-溫度智能感知模塊，實現運行狀態的實時優化。這種融合機械精密性與數字智能化的創新設計，正在重新定義工業泵送設備的技術標準，為流程工業的能效提升注入持續動力。
